پاسخ تمرین سری دوم درس شبکه های بی سیم
شنبه, ۲۲ خرداد ۱۳۹۵، ۰۸:۴۲ ب.ظ
1-مفهوم نرخ خطای بیت یا BER به معنی تعداد بیت های خطا در واحد زمان بوده و به عبارت دیگر به تعداد بیت های خطا دار به کل بیت های ارسال شده در یک کانال نرخ خطای بیت گویند.
برای مثال (6-)^BER=10 به این معنی است که در هر 6^10 بیت ارسالی، یک بیت دچار خطا می شود.

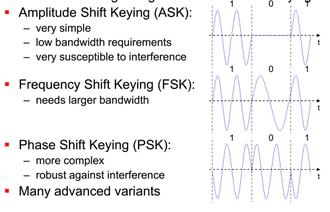

2-همانطور که در شکل زیر ملاحظه میشود مدولاسیون ASK مدولاسیون دامنه بوده که به ازای 1 سیگنالی سینوسی با دامنه معین ارسال میگردد و به ازای صفر سیگنالی با دامنه صفر. در مدولاسیون FSK به ازای 0 و1 دو سیگنال با دو فرکانس متفاوت(ولی با دامنه یکسان) ارسال میشود و در مدولاسیون PSK که مدولاسیون فاز است به ازای 1 و 0 دو سیگنال با دو فاز اولیه متفاوت (ولی یا دامنه و فرکانس یکسان)ارسال میشود.
قابل ذکر است با افزایش حالت ها(به ازای هر دو بیت-یا بیشتر-، یک سیگنال ) میتواند به تعداد حالتهای مدولاسیون اعم از دامنه، فرکانس و فاز اضافه کرد.
3- با توجه به رابطه مستقیم اتلاف در کانال های بی سیم با فرکانس کار، هر چه فرکانس بالاتر انتخاب شود اتلاف ان هم بیشتر خواهد بود.
4-
5. با توجه به اینکه فرکانس کاری 5GHz بیشتر از فرکانس 2.4GHz است در فرکانس 5GHz امکان بهره برداری از کانالهایی با پهنای باندی بیشتر وبه تبع آن نرخ های انتقال داده بالاتر، فراهم خواهد بود. به طور کلی هر چه فرکانس کاری بالاتر باشد امکان ارسال کانالهایی با پهنای باند بیشتر ممکن خواهد بود.
6. با توجه به شکل، در ارسال دیجیتال این ویژگی ها وجود دارد:
- وجود بلوک مبدل انالوگ به دیجیتال در فرستنده و بلوک مبدل دیجیتال به آنالوگ در گیرنده(ماهیت سیگنالهای ورودی به فرستنده و خروجی ازگیرنده آنالوگ است و برای استفاده از سامانه دیجیتال وجود این مبدل ها ناگزیر خواهد بود )
- استفاده از مدولاسیون(در فرستنده) و دمدولاسیون(در گیرنده) دیجیتال
-بهره مندی از روش های تشخیص و اصلاح خطا
-بهره مندی از کیفیت بالاتر
-پیچیدگی بیشتر (در سامانه دیجیتال) -
در سامانه آنالوگ علاوه برا اینکه موارد فوق وجود ندارد ولی ساختاری ساده تر برای پیاده سازی دارد.
7- هدف از مالتی پلکسینگ بهر مندی مشترک از یک منبع یا مدیا هست- چهار روش وجود دارد
مالتی پلکس زمانی TDM
مالتی پلکس فرکانسی FDM
مالتی پلکس فضا SDM
مالتی پلکس کد CDM
مالتی پلکس فرکانسی FDM - در این روش کانال ها در حوزه فرکانس از هم تفکیک شده و فرکانس کل(پهنای باند) بین هر کانال تقسیم میشود و لی در زمان همه کانالها مشترک هستند. مثال- کانالهای تلویزیونی ماهواره

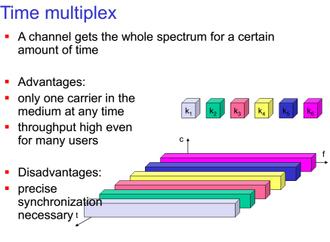

مالتی پلکس زمانی TDM
در این روش کانال ها در حوزه زمان از هم تفکیک شده و بر روی محور زمانی ، به هر کانال یک شکاف یا اسلات زمانی اختصاص داده میشود و لی در فرکانس همه کانالها مشترک هستند.- مثال شبکه GSM
8-
الف- سه کانال
ب- 2412,2437,2462MHz
ج- 22MHz
د- 3MHz
